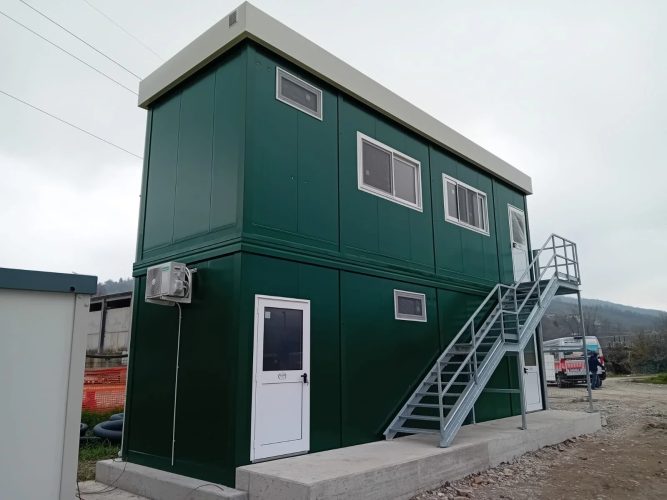

MONOBLOCO OFICINA con proyecto para licencia de obra

Incluido en el diseño, para trámites de construcción:

Elaboración de Informe Estructural para edificio metálico, (excluido cálculo o verificación de cimentaciones).

Verificación estructural de los elementos metálicos del prefabricado, con preparación del expediente Ex Ley 1860-71 y NTC 2018 para depósito ante los órganos competentes y memorias de cálculo que puedan ser solicitadas por los órganos competentes.

Preparación de los formularios para declaración sísmico-estructural.

Elaboración de Informe Energético, para edificio nuevo, con verificaciones numéricas de los parámetros legales mínimos, análisis de las estratigrafías de proyecto y verificación de puentes térmicos (ausencia de condensaciones intersticiales), verificación del cumplimiento de las obligaciones de integración de energías renovables.

• Elaboración de Informe Electrotécnico, para edificio nuevo, incluyendo proyecto de instalación eléctrica.
• El encargo incluirá planos, esquema de cuadro eléctrico, dimensionamientos y pequeño informe técnico.
• Excluido informe energético y APE.

Nuestro suministro también incluye la entrega digital de un EXPEDIENTE TÉCNICO que comprende:

• La DoP (Declaración de Prestaciones) que acompaña al marcado CE del producto.
• Certificación ISO3834-3:2005 (marcado CE), garantía estructural completa del producto, realizado por su cuenta.
• Regularidad contributiva DURC.
• Plan de mantenimiento ordinario y extraordinario.
• Ficha de garantía para los componentes principales.
• DECLARACIÓN Eléctrica e Hidráulica según los acabados interiores.
• No.02 Módulos con Dimensiones de base 993 x 293 cm.
• No.02 Módulos con Dimensiones de techo 1000 x 300 cm.
• Altura interior 270 cm Altura exterior 661 cm.
• Superficie total 60 m².
• Panel de Pared y Primer Techo esp.100 mm – Poliuretano
• 1 Lado exterior chapa LISA BG RAL 9002.
• 1 Lado interior chapa LISA BG RAL 9002.
• Pintura exterior panel pared RAL6005, incluida.

Base de alta capacidad con estructura tubular, revestida con chapa grecada, revestida con Panel de Pared esp.100 mm – Poliuretano, revestida con madera IDRO V100 esp.18 mm, revestida con: Pavimento Vinílico Modular color GRIS CLARO.

Segundo techo, para mayor aislamiento, máxima estanqueidad y durabilidad, con estructura tubular y chapa plegada, una vertiente, revestido con:

• Panel de Techo esp.30+35 mm – Poliuretano
• 1 Lado exterior chapa 5 grecas RAL 9002.
• 1 Lado interior chapa Micro Nervada BG RAL 9002.
• Faja de alero perimetral RAL 9002, completa con bajantes a suelo.
• Dimensiones 1020 x 320 cm.
• Carpintería de aluminio RAL 9010. Rotura de Puente Térmico.
• Doble acristalamiento 3+3/15/3+3 mm transparente.
• No.1 Puerta medio vidrio una hoja, con manija y cerradura estándar, dimensiones exteriores 100 x 210h cm.
• No.4 Ventanas correderas dos hojas, completas con mosquitero corredero, dimensiones exteriores 200 x 100h cm.
• Doble acristalamiento 3+3/15/3+3 mm impreso.
• No.2 Puertas medio vidrio una hoja, con manija y cerradura estándar, dimensiones exteriores 100 x 210h cm.
• No.2 Ventanas practicables, completas con mosquitero fijo exterior, dimensiones exteriores 50 x 50h cm.
• No.3 Ventanas practicables, completas con mosquitero fijo exterior, dimensiones exteriores 100 x 50h cm.
• No.1 Puerta ciega panel completo una hoja, con manija y cerradura estándar, dimensiones exteriores 80 x 210h cm.
• No.2 Puertas ciegas panel completo una hoja, con manija estándar y cerradura libre/ocupado, dimensiones exteriores 80 x 210h cm.
• No.2 Puertas plegables color Gris.

Instalación eléctrica completa con informe, con tubo PVC Blanco visto, incluyendo:

• No.1 Cuadro Eléctrico.
• No.1 Diferencial General.
• No.1 Diferencial Tomas.
• No.1 Diferencial Luces.
• No.1 Diferencial para tomas.
• No.2 Plafones 45W-LED.
• No.3 Plafones NOVALUX 35W-LED.
• No.4 Plafones 19W-LED.
• No.5 Interruptores.
• No.13 Tomas.
• No.2 Aires acondicionados Mono SPLIT Inverter BTU 9000-HISENSE.
• No.1 Aire acondicionado Mono SPLIT Inverter BTU 12000-HISENSE.
• No.1 Caja para conexión exterior.
• No.1 Instalación Fotovoltaica en techo, dimensionada para 3kW.
• No.1 Línea de vida en techo.

Instalación hidráulica interior con tubo MEPLA visto, incluyendo:

• No.2 Inodoros cerámicos + Asiento + Cisterna Externa.
• No.2 Portarrollos + Escobilla.
• No.3 Lavabo Cerámico 60 cm + Columna + Mezclador.
• No.3 Espejo.
• No.2 Platos de ducha cerámicos 80 x 80 cm.
• No.2 Barras de ducha + Alcachofa + Mezclador.
• No.2 Calentadores Eléctricos 60 Litros.
• No.1 Escalera de acceso (exterior) un tramo, completa con rellano, galvanizada en caliente, con estructura tubular y peldaños de rejilla, completa con barandilla.
