MONOBLOCO GARITA con proyecto para licencia de obra

Incluido en el diseño, para trámites de construcción:

• Diseño estructural de edificio metálico, (excluido cálculo o verificación de cimentaciones).
• Elaboración de memoria de cálculo según normativa vigente, incluyendo preparación de documentación para registro municipal.
• Diseño de sistema hidro-termo-sanitario, para monoblocco GARITA.

Elaboración de Informe Energético para edificio nuevo:

• con verificaciones numéricas de los parámetros legales mínimos
• con análisis de las estratigrafías de proyecto y verificación de puentes térmicos (ausencia de condensaciones intersticiales);
• con verificación del cumplimiento de las obligaciones de integración de energías renovables
• Suministro de asistencia técnica, para la compilación de documentación técnica, de proyecto de instalación eléctrica, para monoblocco GARITA PG8608 R03.
• El encargo incluirá planos, esquema de cuadro eléctrico, dimensionamientos y pequeño informe técnico.
• Excluido informe energético y APE.
• No.1 Módulo con dimensiones de base 590 x 343 cm.
• No.1 Módulo con Dimensiones de techo 670 x 250 cm.
• No.1 Módulo con Dimensiones de techo 670 x 70 cm.
• Altura interior 270 cm Altura exterior 344 cm. Total 25 m²
• Panel de Pared y Primer Techo esp.100 mm – Poliuretano
• 1 Lado exterior chapa LISA BG RAL 9002.
• 1 Lado interior chapa LISA BG RAL 9002.

Base de alta capacidad con estructura tubular, revestida con chapa grecada, revestida con Panel de Pared esp.100 mm Poliuretano, revestida con madera IDRO V100 esp.18 mm, revestida con Pavimento Vinílico Modular color GRIS CLARO.

Segundo techo, para mayor aislamiento, máxima estanqueidad y durabilidad, con estructura tubular y chapa plegada, una vertiente, revestido con:

• Panel de Techo esp.30+35 mm – Poliuretano
• 1 Lado exterior chapa 5 grecas RAL 9002.
• 1 Lado interior chapa Micro Nervada BG RAL 9002.
• Faja de alero perimetral RAL 7022, completa con bajantes a suelo.
• Dimensiones 690 x 340 cm.
• Carpintería de Aluminio RAL 7022.
• Doble acristalamiento 4/9/4 Transparente.

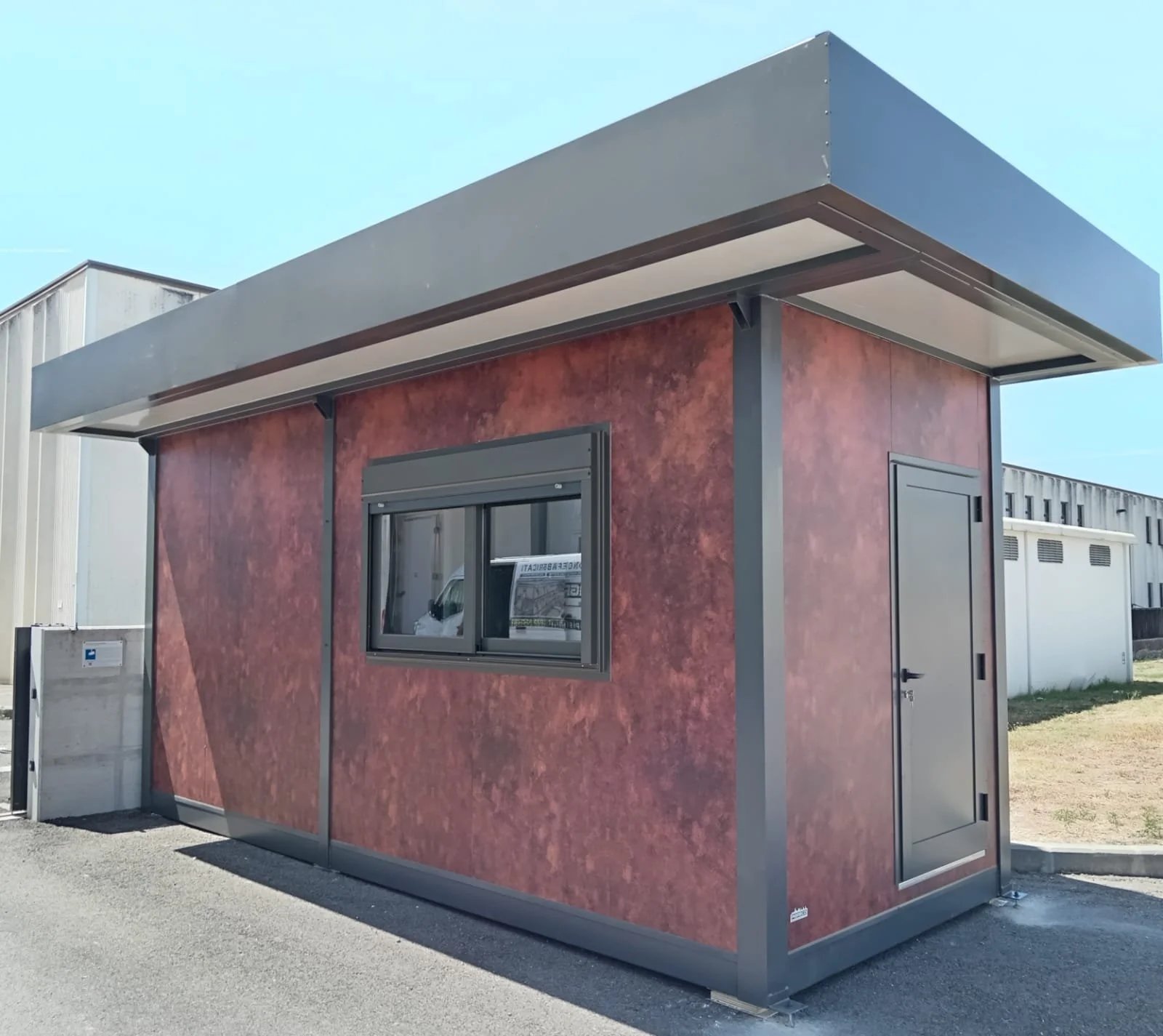

• No.1 Puerta medio vidrio una hoja, con manija y cerradura estándar, dimensiones exteriores 100x210h cm.

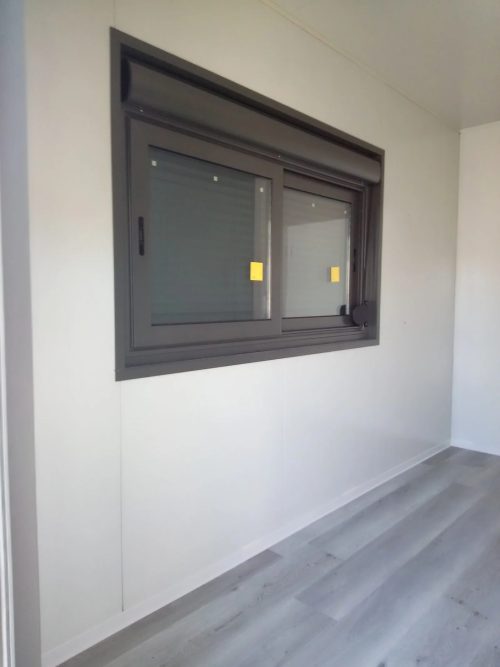

• No.1 Ventana corredera, completa con mosquitero corredero, dimensiones exteriores 200 x 100h cm.

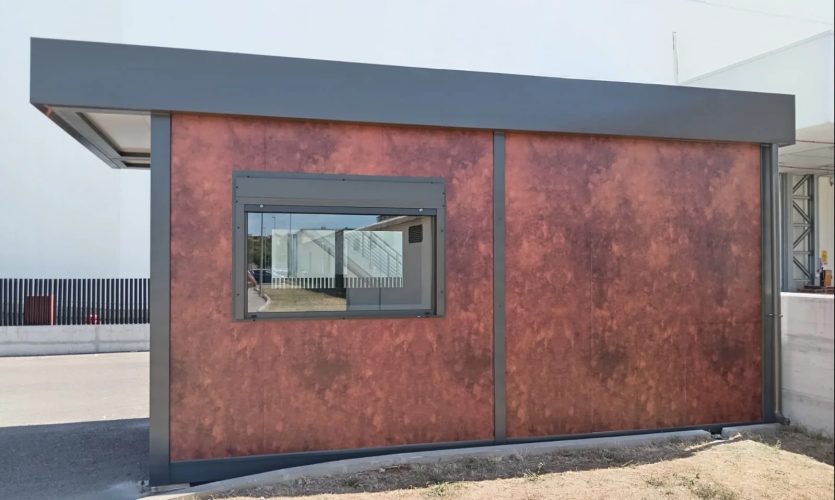

• No.1 Ventana fija, dimensiones exteriores 180 x 100h cm.

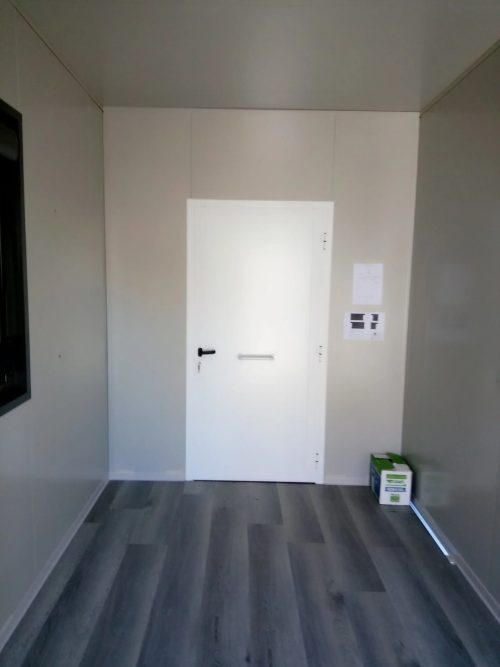

• No.1 Puerta ciega panel completo una hoja, con manija estándar y cerradura libre/ocupado, dimensiones exteriores 100 x 210h cm.
• No.1 Ventanilla baño practicable, completa con mosquitero fijo exterior, dimensiones exteriores 100 x 50h cm.
• Excluida instalación eléctrica
• Excluido sistema fotovoltaico y línea de vida (a instalar in situ por su cuenta).

Instalación hidráulica interior con tubo MEPLA visto, incluyendo:

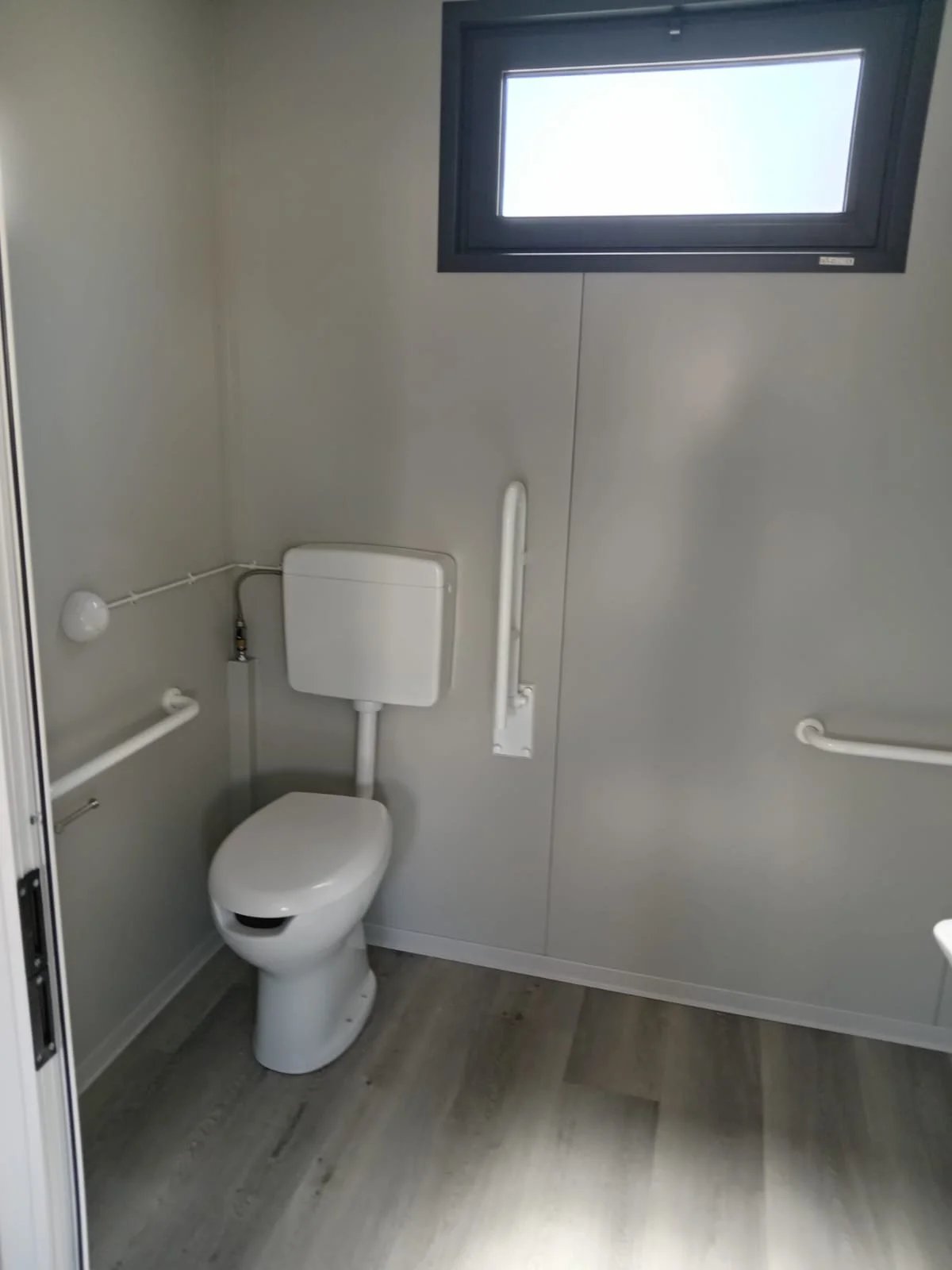

• No.1 Baño para discapacitados (Inodoro + Lavabo cerámico) completo con barras de apoyo.
• No.1 Calentador eléctrico 15 litros, agua caliente.

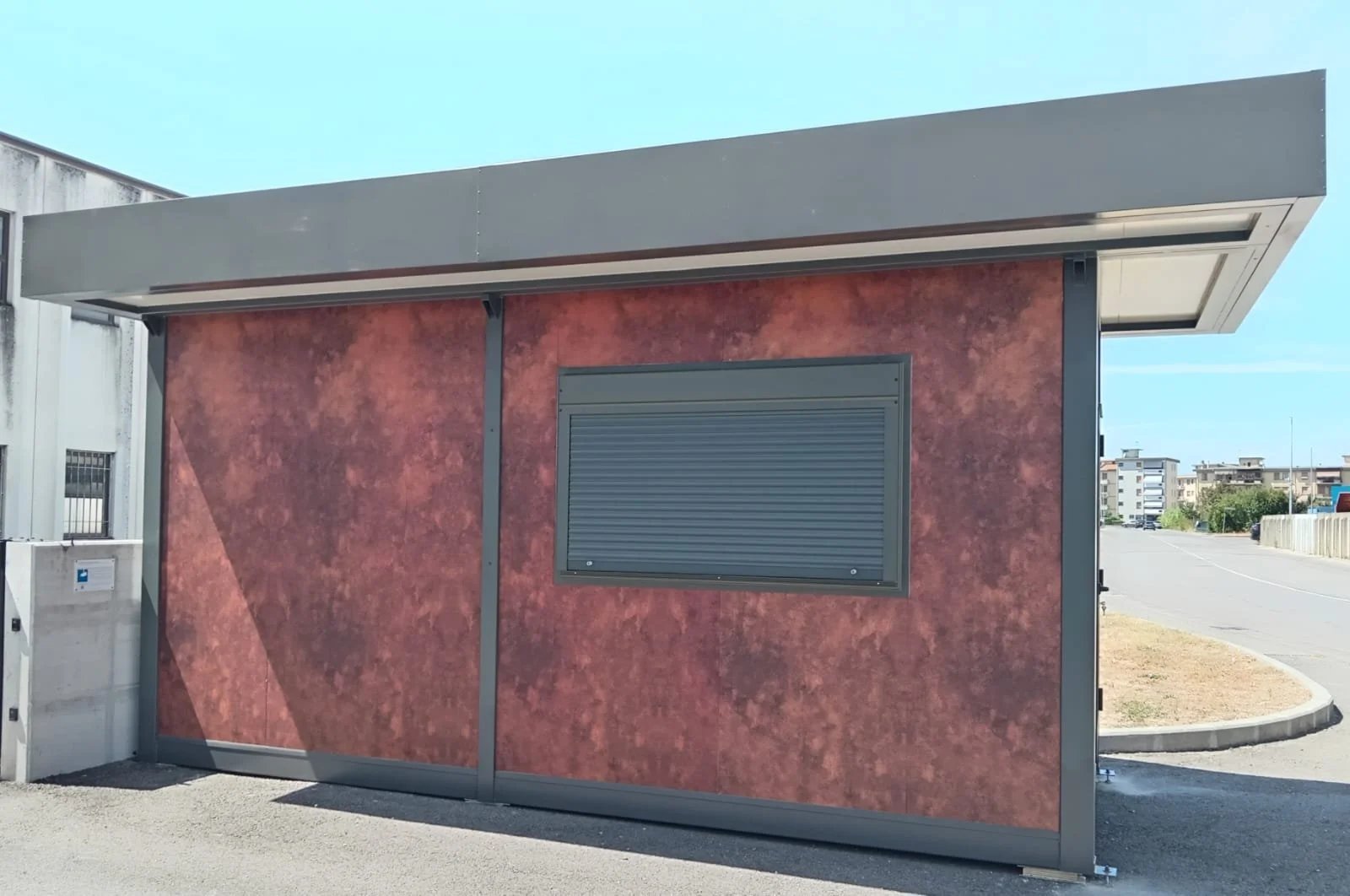

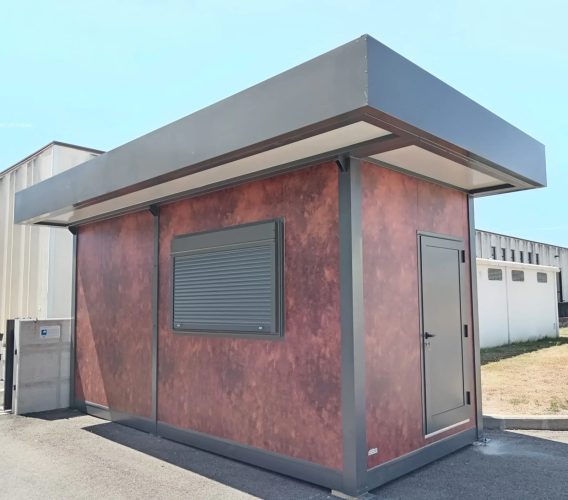

• Revestimiento de fachadas perimetrales con película adhesiva – acabado color CORTEN.
