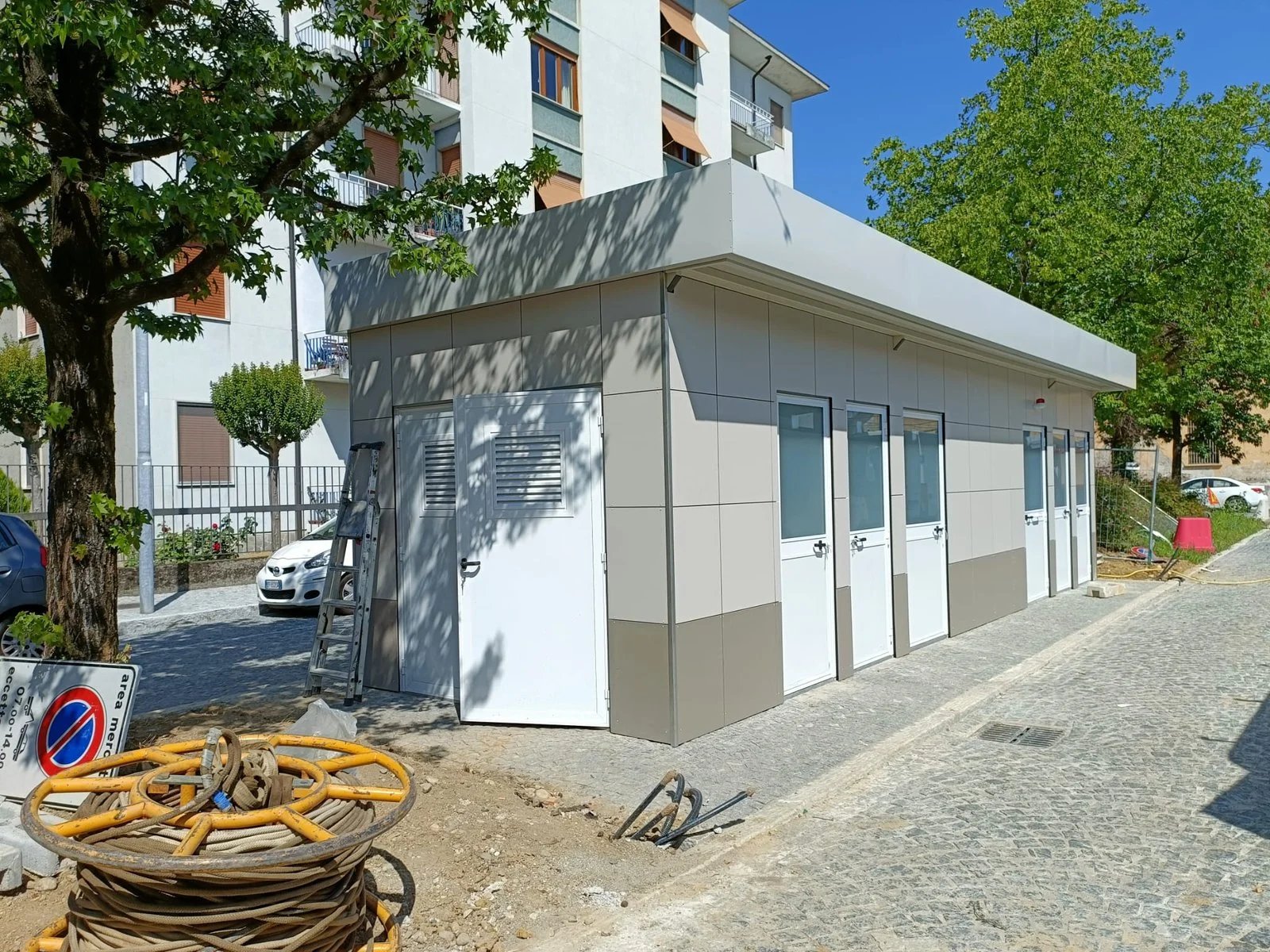

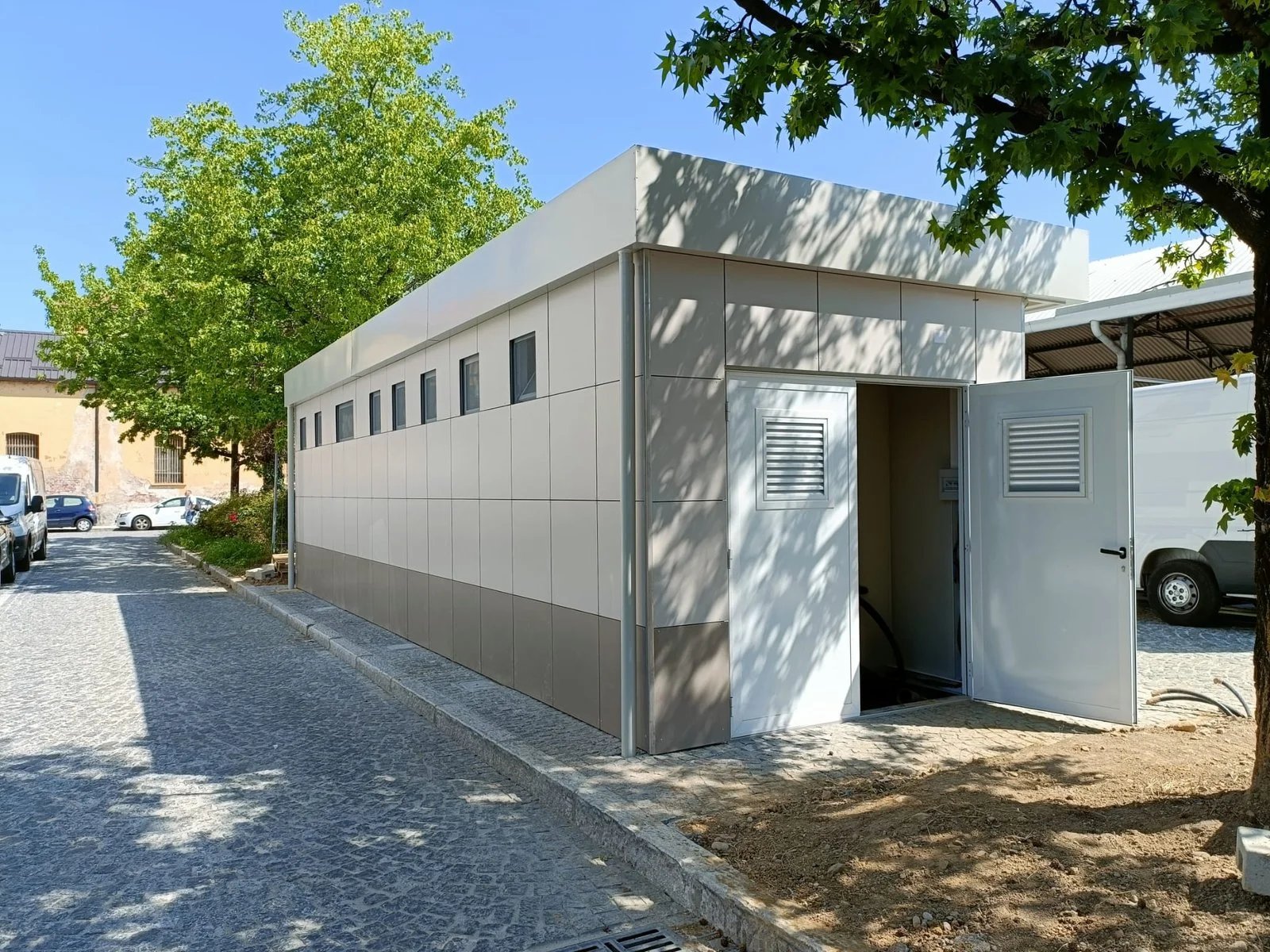

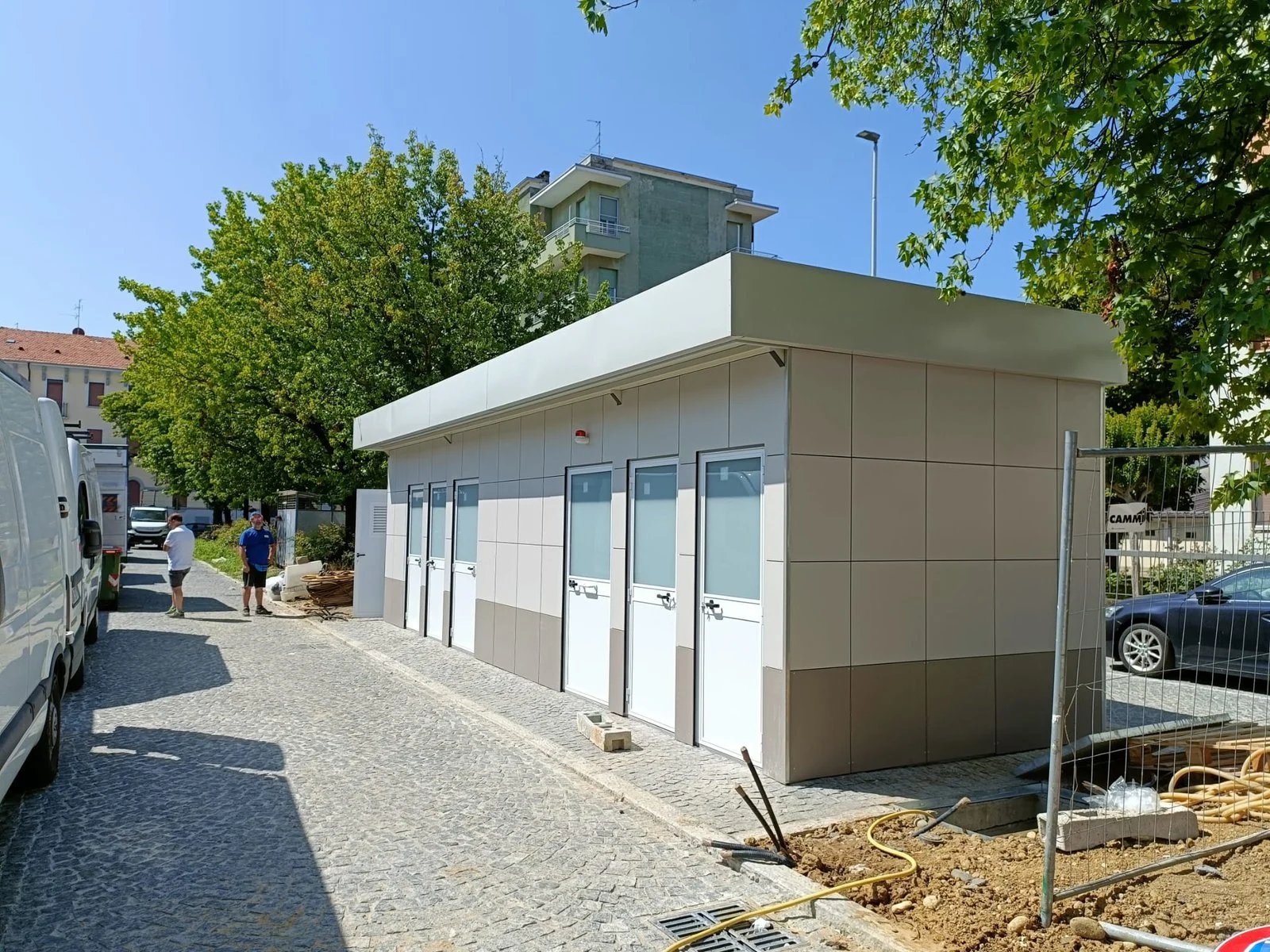

Monobloco baño

Incluido en el diseño, para trámites de construcción:

• Diseño estructural de edificio metálico, (excluido cálculo o verificación de cimentaciones).
• Elaboración de memoria de cálculo según normativa vigente, incluyendo preparación de documentación para registro municipal.
• No.1 Módulo con Dimensiones de base 1023 x 293 cm.
• No.1 Módulo con Dimensiones de techo 1030 x 300 cm.
• No.1 Módulo con Dimensiones de techo 1030 x 50 cm.
• Altura interior 270 cm Altura exterior 342 cm.
• Panel de Pared y Primer Techo esp.100 mm - Poliuretano
• Lado exterior chapa LISA BG RAL 9002.
• Lado interior chapa LISA BG RAL 9002.
• Base de alta capacidad con estructura tubular
• revestida con chapa grecada, revestida con Panel de Pared esp.100 mm Poliuretano,
• revestida con madera CEMENTO esp.16 mm,
• revestida con Pavimento Vinílico Modular color GRIS CLARO.

Segundo techo, para mayor aislamiento, máxima estanqueidad y durabilidad, con estructura tubular y chapa plegada, una vertiente, revestido con:

• Panel de Techo esp.30+35 mm - Poliuretano
• Lado exterior chapa 5 grecas RAL 9002.
• Lado interior chapa Micro Nervada BG RAL 9002.
• Faja de alero perimetral RAL 9002, completa con bajantes a suelo.
• Dimensiones 1050 x 370 cm.
• Carpintería de Aluminio RAL 9010.
• Doble acristalamiento 4/9/4mm impreso.
• No.1 Puerta ciega panel completo dos hojas, con manija y cerradura estándar, dimensiones exteriores 200 x 210h cm.
• No.4 Puertas ciegas panel completo una hoja, con manija y cerradura estándar, dimensiones exteriores 80 x 210h cm.
• No.2 Puertas ciegas panel completo una hoja, con manija estándar y cerradura libre/ocupado, dimensiones exteriores 100 x 210h cm.
• No.5 Puertas ciegas panel completo una hoja, con manija estándar y cerradura libre/ocupado, dimensiones exteriores 80 x 210h cm.

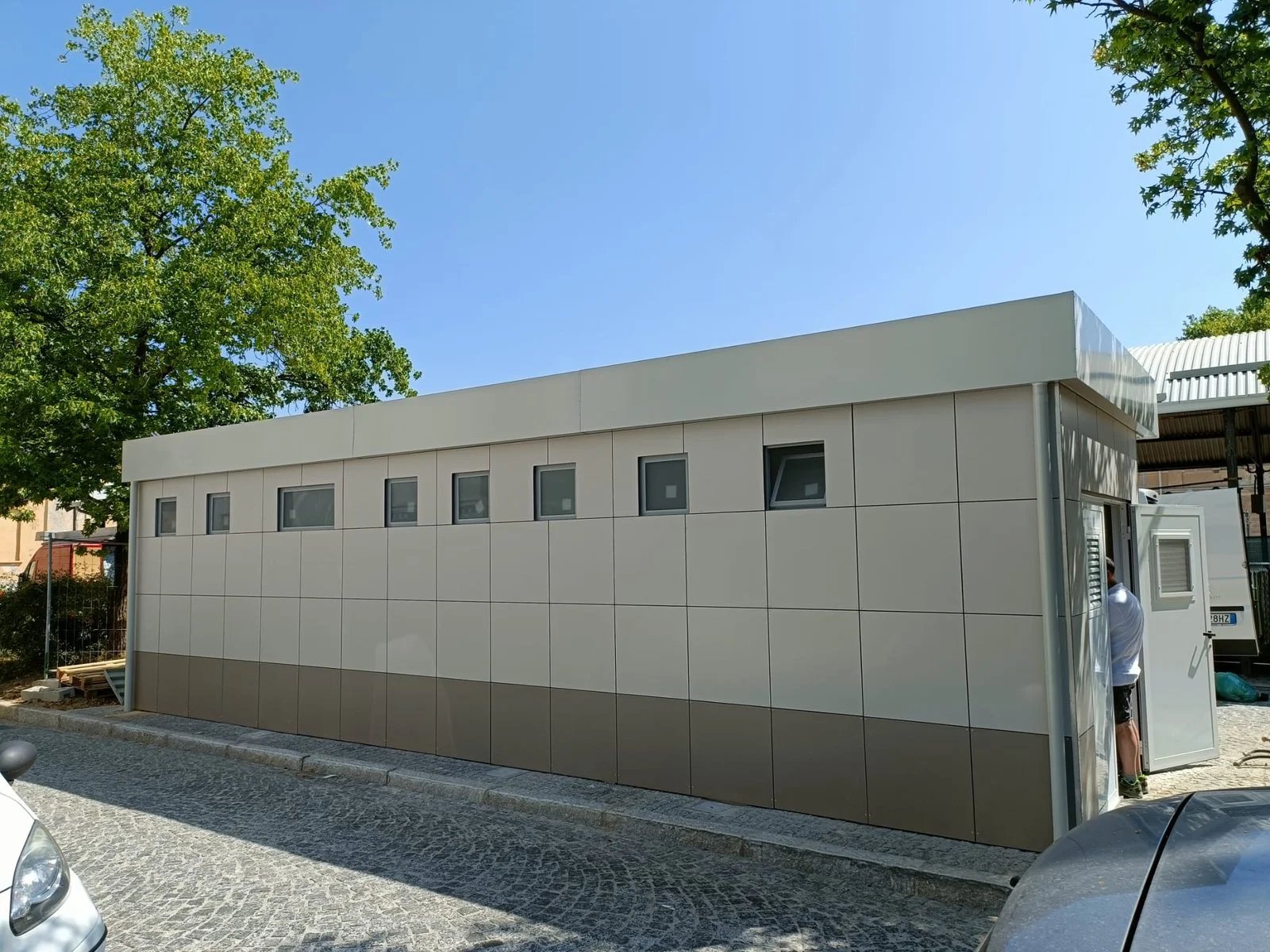

• No.11 Ventanas practicables, dimensiones exteriores 50 x 50h cm, completas con mosquitero fijo.
• No.1 Ventana practicable, dimensiones exteriores 100 x 50h cm, completa con mosquitero fijo.

Instalación eléctrica completa con informe, empotrada, incluyendo:

• No.1 Cuadro Eléctrico.
• No.1 Diferencial General. No.1 Plafón 45W-LED. No.11 Plafones 19W-LED. No.7 Interruptores.
• No.7 Tomas.
• No.1 Caja para conexión exterior.

Instalación hidráulica interior, con tubo MEPLA 20mm, empotrada, incluyendo:

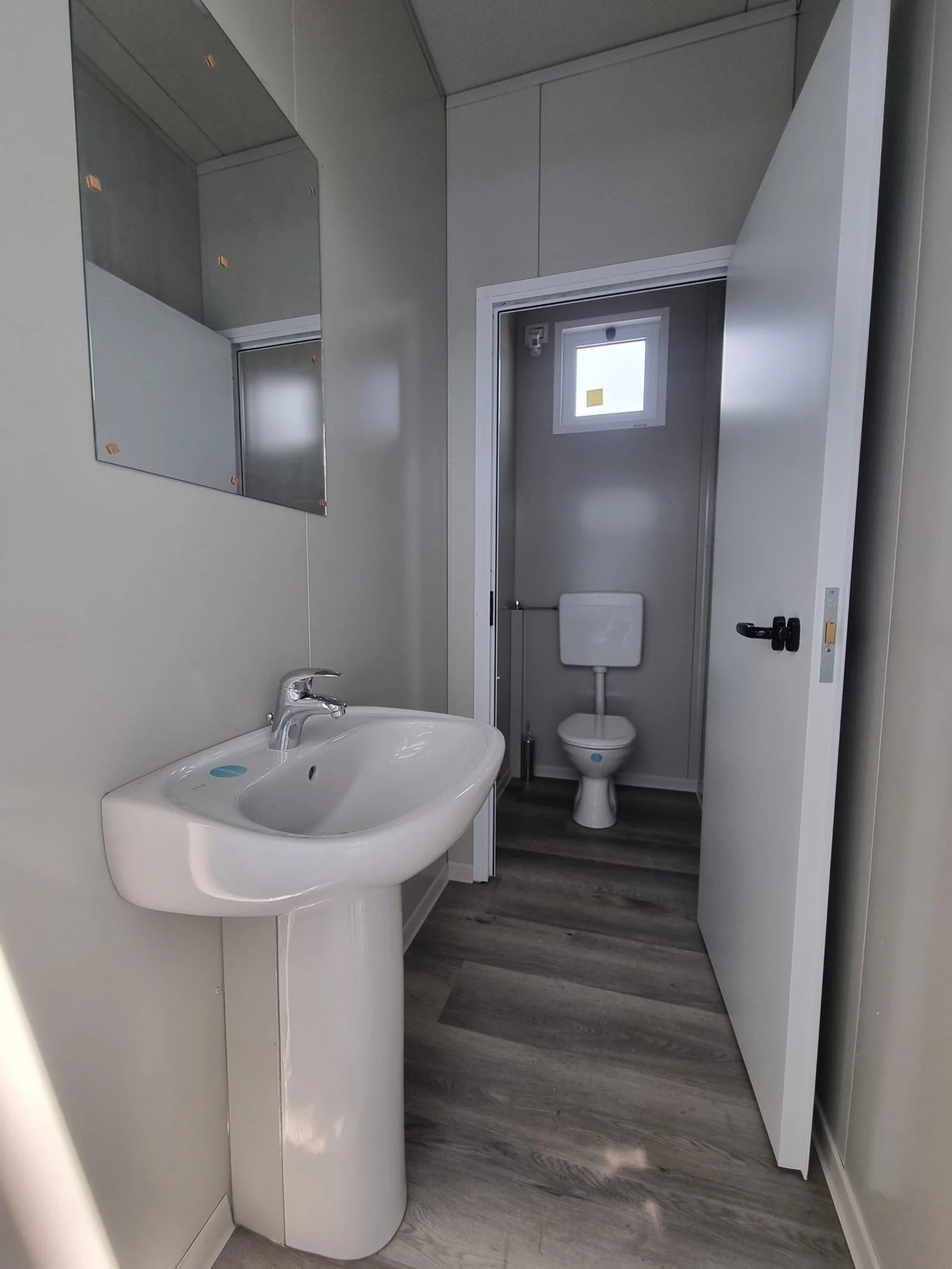

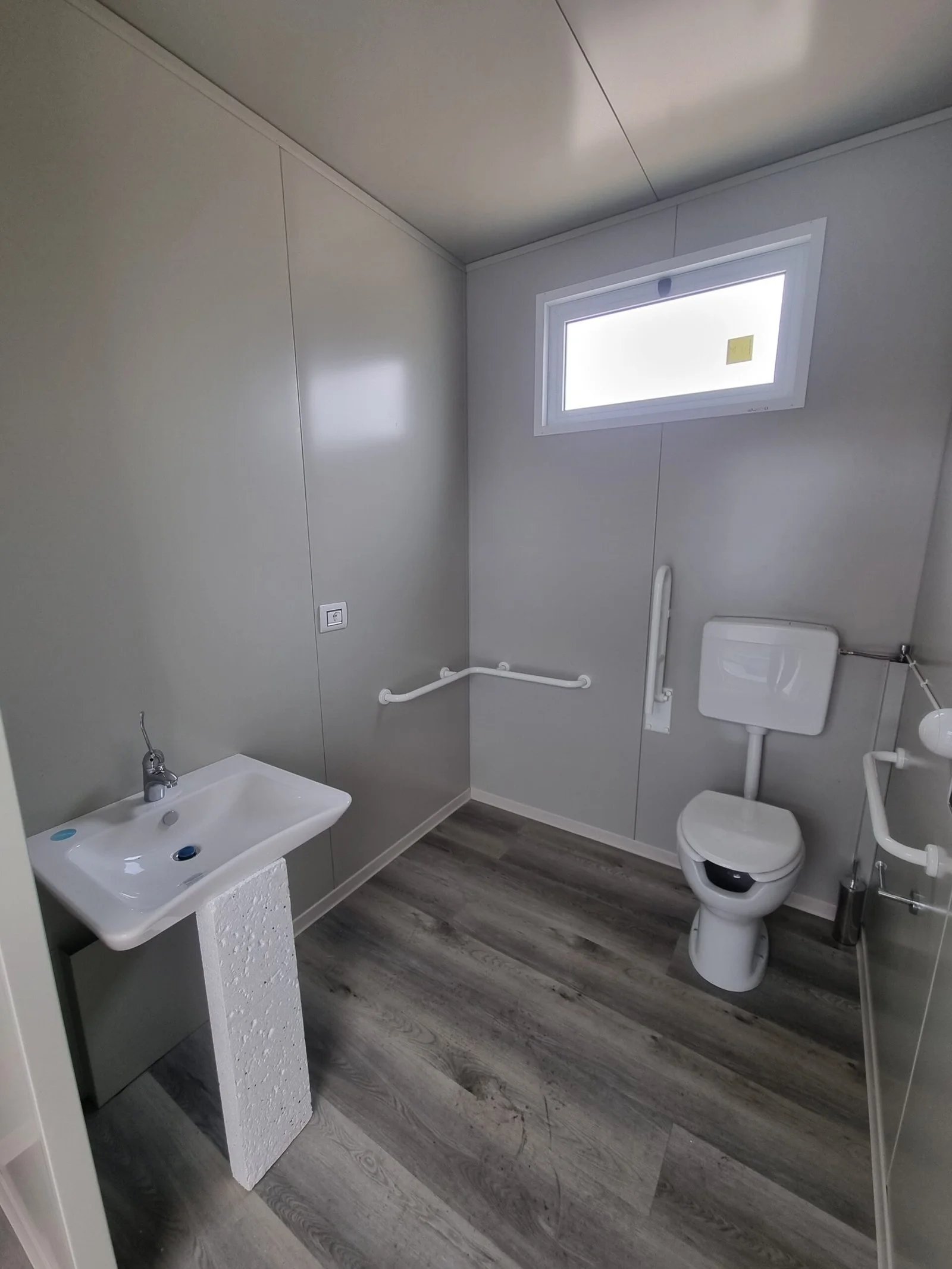

• No.1 Baño para discapacitados completo (Inodoro + Lavabo cerámico) y barras de apoyo.

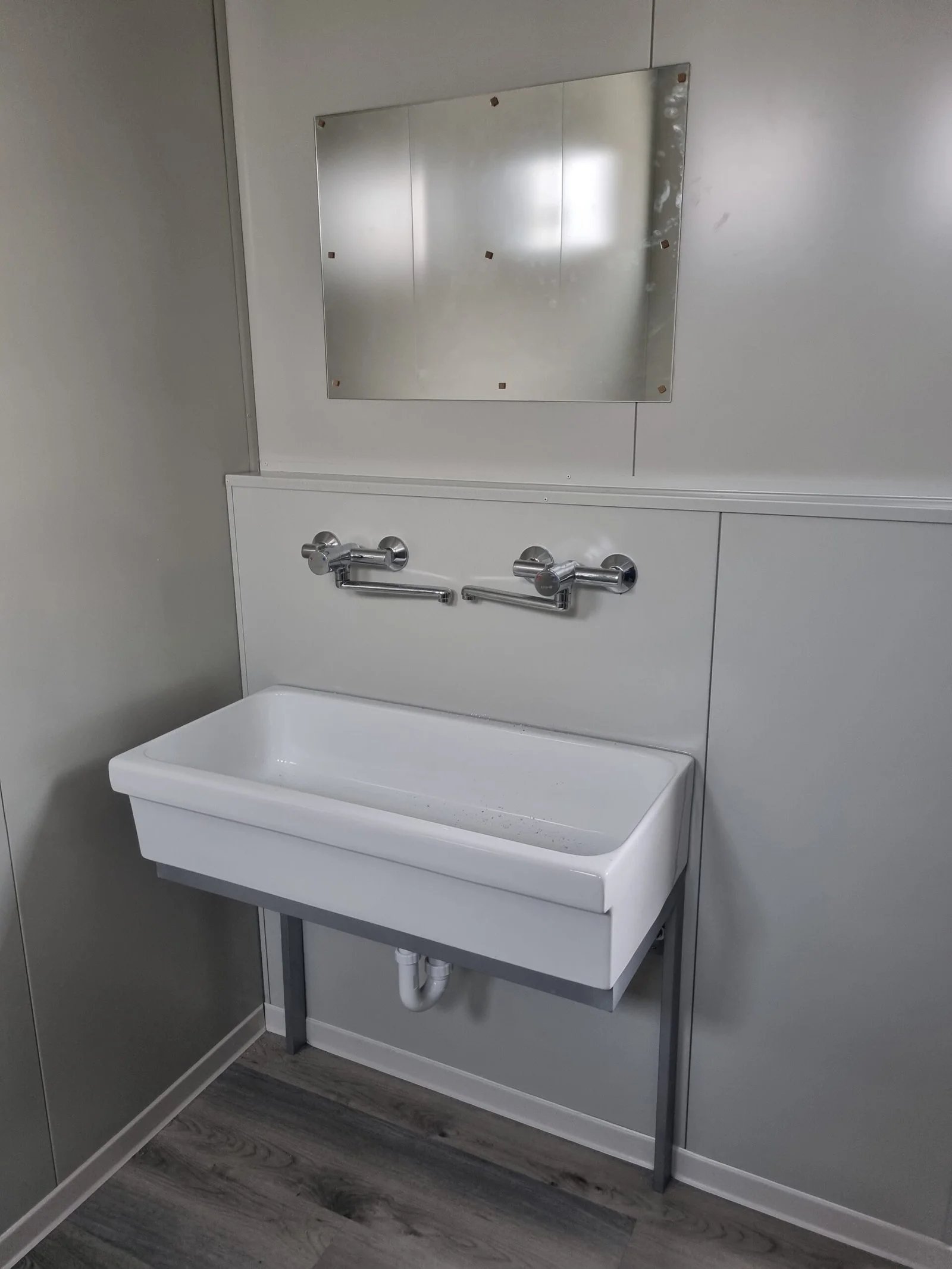

• No.1 Lavabo cerámico 90 cm + Estructura + No.2 Mezcladores.
• No.1 Espejo.

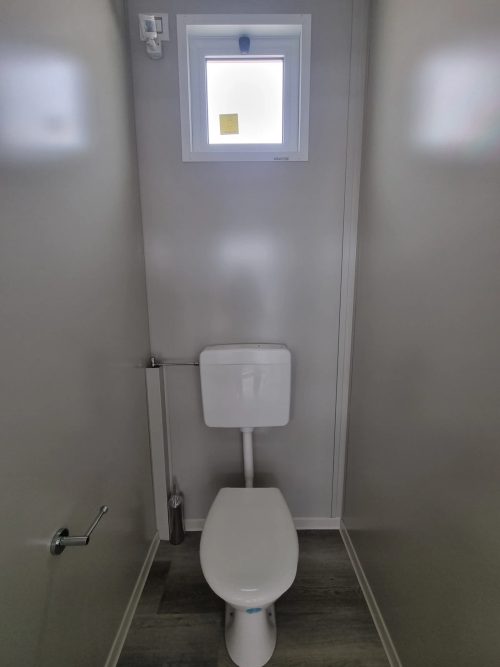

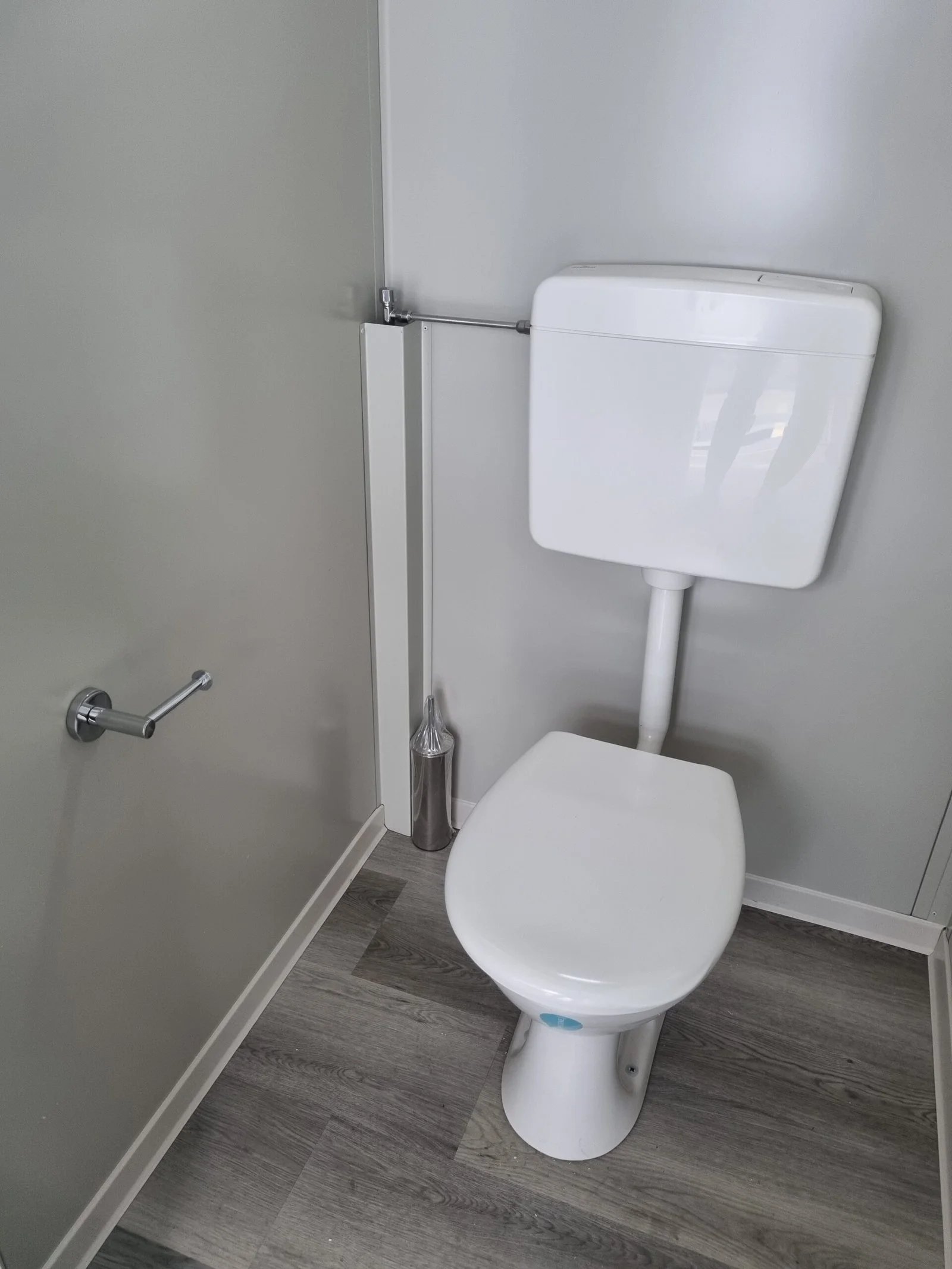

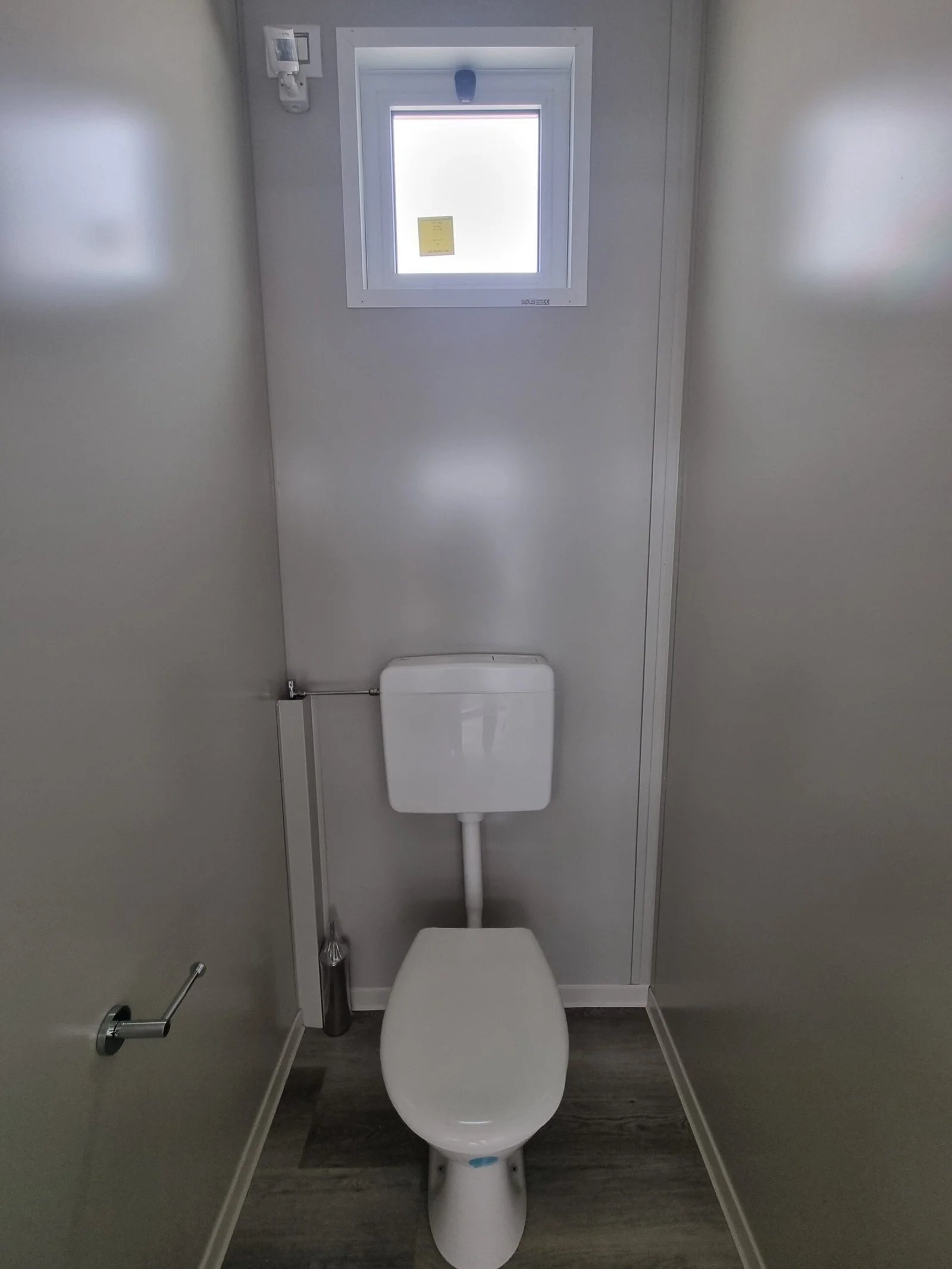

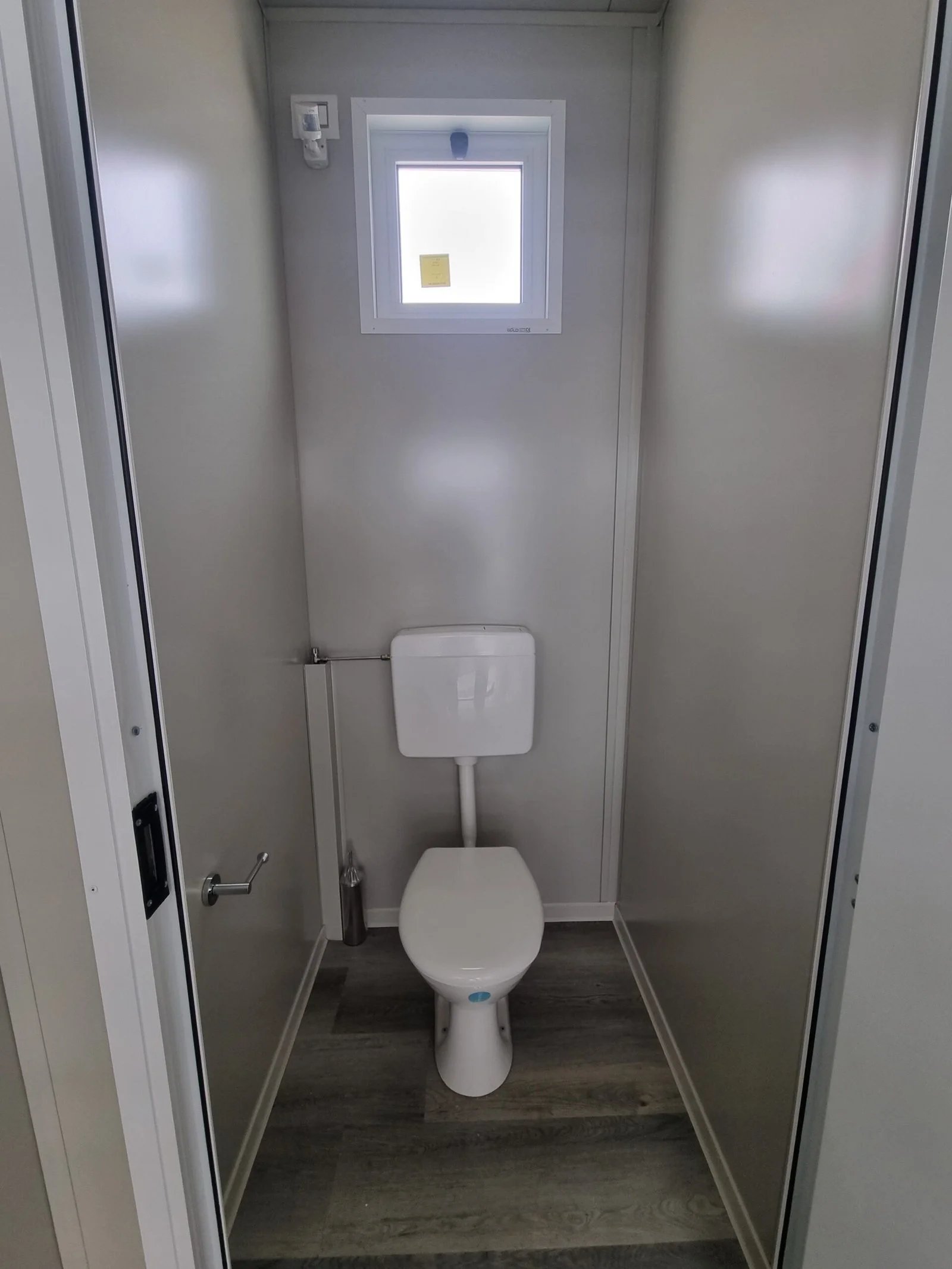

• No.5 Inodoros cerámicos + Asiento + Cisterna externa.

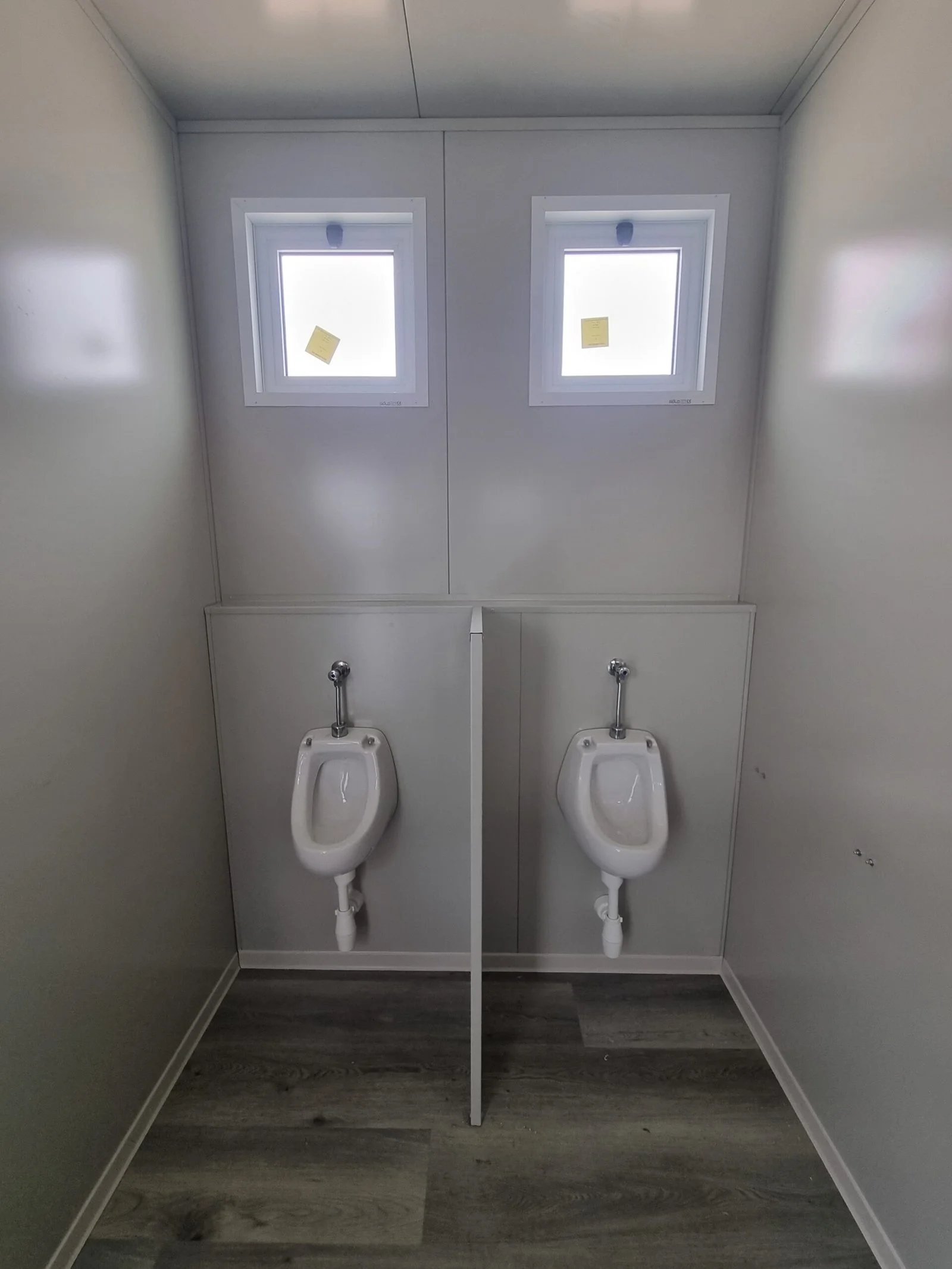

• No.2 Urinarios cerámicos. No.5 Portarrollos + Escobilla.

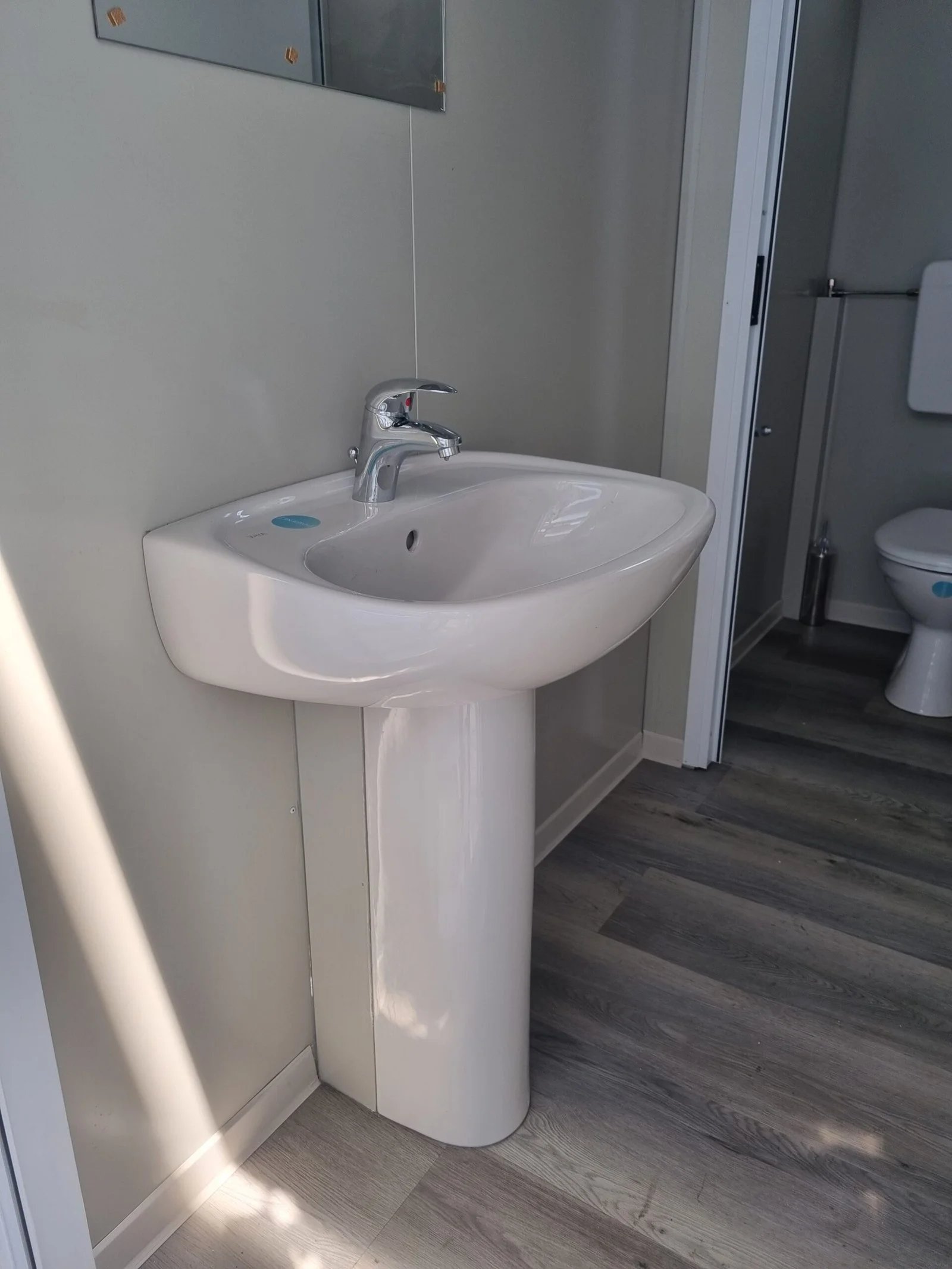

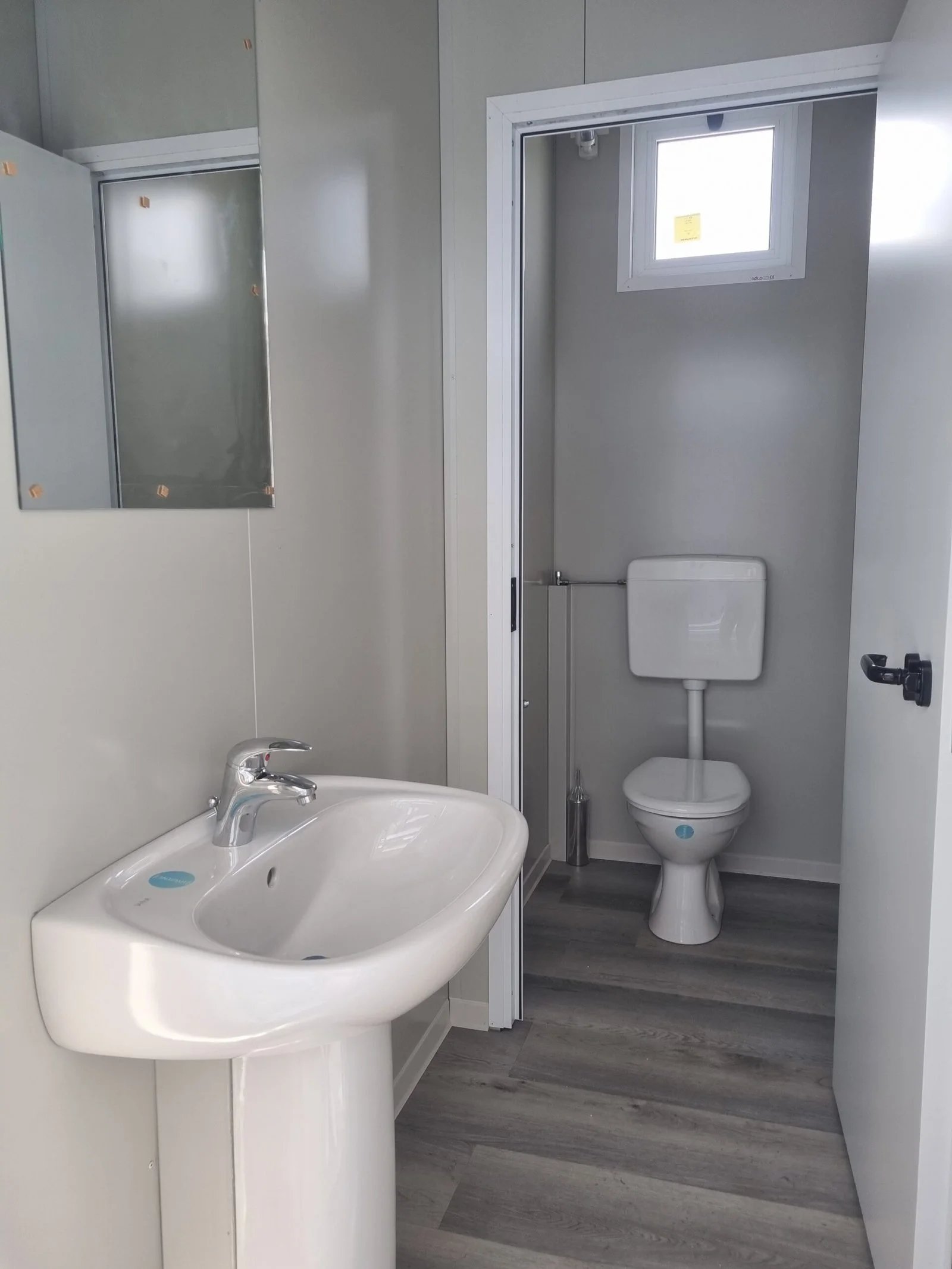

• No.4 Lavabo cerámico 60 cm + Columna + Mezclador.
• No.4 Espejo.
• No.1 Calentador eléctrico 60 litros, agua caliente.

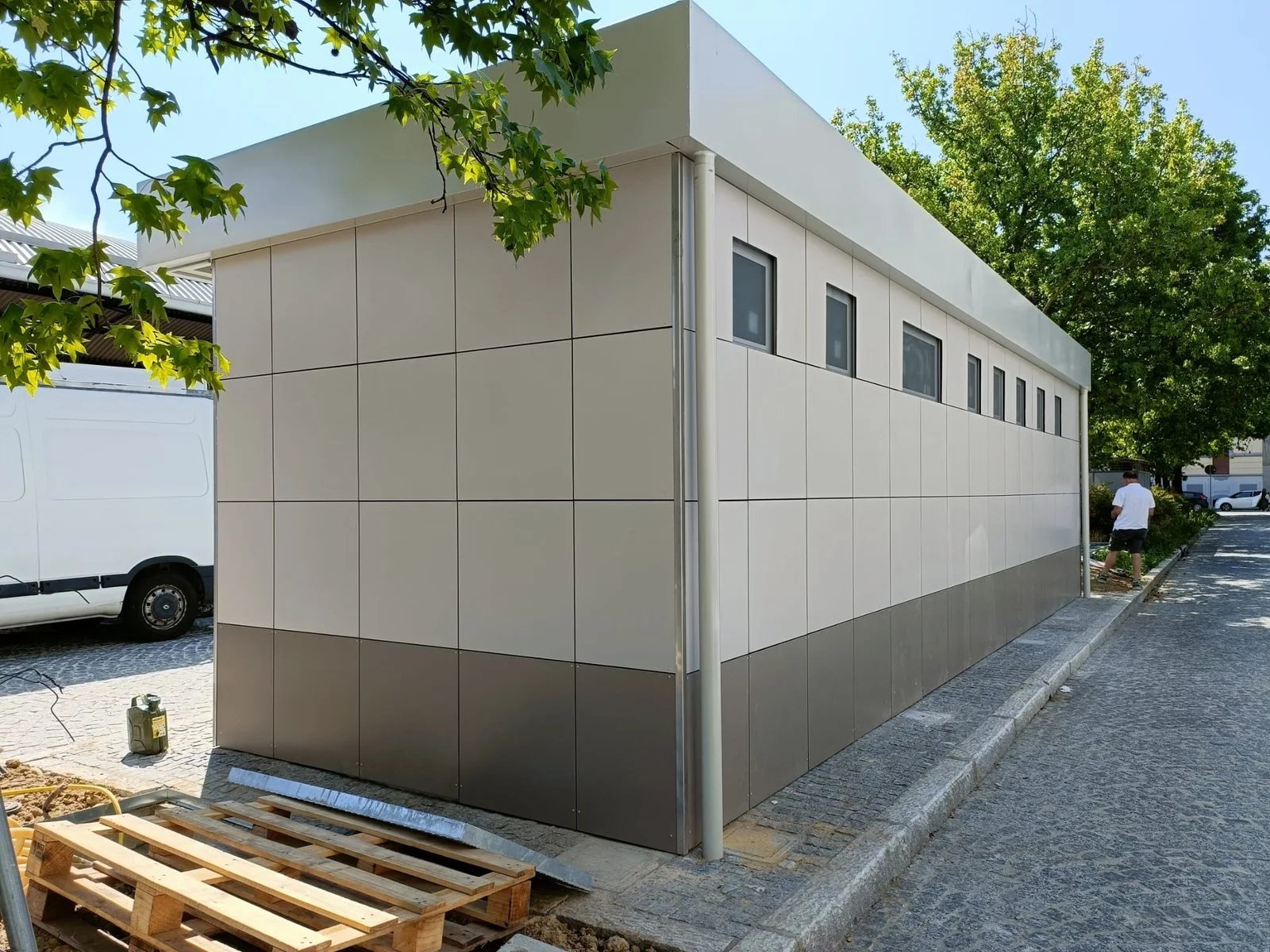

• Revestimiento exterior perimetral con subestructura revestida con baldosas HPL (Acabado imitación madera)
